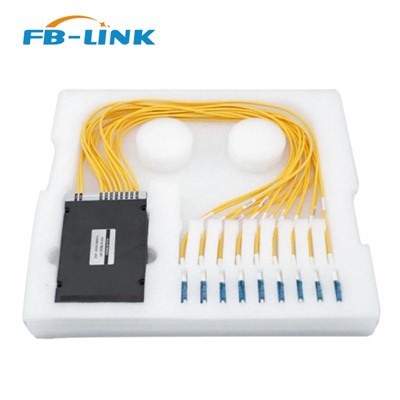

10CH CWDM ABS MUXDEMX
মোটা তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সার (CWDM) হল একটি কম খরচের WDM ট্রান্সমিশন প্রযুক্তি যা মেট্রোপলিটন এরিয়া নেটওয়ার্কের অ্যাক্সেস লেয়ারে ব্যবহৃত হয়। নীতিগতভাবে, CWDM একটি অপটিক্যাল মাল্টিপ্লেক্সার ব্যবহার করে বিভিন্ন তরঙ্গদৈর্ঘ্যের অপটিক্যাল সিগন্যালকে একক অপটিক্যাল ফাইবারে ট্রান্সমিশনের জন্য মাল্টিপ্লেক্স করে। লিঙ্কের প্রাপ্তির শেষে, অপটিক্যাল ফাইবারে মিশ্র সংকেতগুলিকে বিভিন্ন তরঙ্গদৈর্ঘ্যের সংকেতে পচানোর জন্য একটি অপটিক্যাল ডিমাল্টিপ্লেক্সার ব্যবহার করা হয় এবং সেগুলিকে সংশ্লিষ্ট রিসিভিং সরঞ্জামের সাথে সংযুক্ত করতে।
- পণ্য পরিচিতি
WDM তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সারগুলিকে প্রভাবিত করে এমন কর্মক্ষমতা সূচকগুলি কী কী?
1. ওয়ার্কিং ব্যান্ড
WDM ডিভাইসের কার্যকারী ব্যান্ড, যেমন 1550 তরঙ্গদৈর্ঘ্য, তিনটি ব্যান্ডে বিভক্ত: S ব্যান্ড (শর্ট ওয়েভলেংথ ব্যান্ড 1460~1528nm), C ব্যান্ড (প্রচলিত ব্যান্ড 1530~1565nm), L ব্যান্ড (লং ওয়েভলেংথ ব্যান্ড 6~155nm)।
2. চ্যানেলের সংখ্যা এবং চ্যানেলের ব্যবধান
চ্যানেলের সংখ্যা বলতে চ্যানেলের সংখ্যা বোঝায় যা তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার/ডেমাল্টিপ্লেক্সার দ্বারা সংশ্লেষিত বা পৃথক করা যেতে পারে। এই সংখ্যাটি 4 থেকে 160 পর্যন্ত হতে পারে৷ আরও চ্যানেল যোগ করে ডিজাইনটি উন্নত করা হয়েছে। সাধারণ চ্যানেল সংখ্যা হল 4, 8, 16, 32, 40, 48, ইত্যাদি। চ্যানেল স্পেসিং দুটি সন্নিহিত চ্যানেলের নামমাত্র ক্যারিয়ার ফ্রিকোয়েন্সির পার্থক্য বোঝায়, যা চ্যানেলগুলির মধ্যে হস্তক্ষেপ রোধ করতে ব্যবহার করা যেতে পারে। ITU-T G.692-এর সুপারিশ অনুসারে, 200GHz (1.6nm) এর কম ব্যবধানের মধ্যে 100GHz (0.8nm), 50GHz (0.4nm) এবং 25GHz অন্তর্ভুক্ত। বর্তমানে, 100GHz এবং 50GHz চ্যানেল স্পেসিং পছন্দ করা হয়।
3. সন্নিবেশ ক্ষতি
অপটিক্যাল ট্রান্সমিশন সিস্টেমে তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সার (ডব্লিউডিএম) সন্নিবেশের ফলে সৃষ্ট ক্ষয় হল সন্নিবেশ ক্ষতি। অপটিক্যাল সিগন্যালে তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সার নিজেই সরাসরি সিস্টেমের ট্রান্সমিশন দূরত্বকে প্রভাবিত করে। সাধারণত, সন্নিবেশের ক্ষতি যত কম হবে, সংকেত ক্ষয় তত কম হবে।
4. বিচ্ছিন্নতা
বিচ্ছিন্নতা প্রতিটি চ্যানেলের সংকেতগুলির মধ্যে বিচ্ছিন্নতার ডিগ্রি বোঝায়। একটি উচ্চ বিচ্ছিন্নতা মান কার্যকরভাবে সংকেতের মধ্যে ক্রসস্ট্যাক প্রতিরোধ করতে পারে এবং সংক্রমণ সংকেতের বিকৃতি ঘটাতে পারে।
5. মেরুকরণ-নির্ভর ক্ষতি PDL
মেরুকরণ-নির্ভর ক্ষতি PDL হল একটি নির্দিষ্ট তাপমাত্রা, তরঙ্গদৈর্ঘ্য এবং একই ব্যান্ডে বিভিন্ন মেরুকরণ অবস্থার দ্বারা সৃষ্ট সর্বাধিক এবং সর্বনিম্ন ক্ষতির মধ্যে দূরত্ব, অর্থাৎ, সমস্ত ইনপুট মেরুকরণ অবস্থার অধীনে সন্নিবেশ ক্ষতির সর্বাধিক বিচ্যুতি।
উপরোক্ত ছাড়াও, অবশ্যই অন্যান্য কর্মক্ষমতা পরামিতি রয়েছে যা WDM ডিভাইসগুলিকে প্রভাবিত করে, যেমন অপারেটিং তাপমাত্রা, ব্যান্ডউইথ ইত্যাদি।
| প্যারামিটার | ||||||||||||||
| অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | মুক্স | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 | 1410 | 1430 | 1450 | |||
| সন্নিবেশ ক্ষতি(dB) | <0.3 | 0.49 | 0.73 | 1.03 | 1.39 | 1.53 | 1.65 | 2.00 | 2.19 | 2.22 | 2.57 | |||
| চ্যানেল রিপল (ডিবি) | <0.3 | |||||||||||||
| মেরুকরণ নির্ভরশীল ক্ষতি (dB) | <0.1 | |||||||||||||
| মেরুকরণ মোড বিচ্ছুরণ (ps) | <0.1 | |||||||||||||
| আলাদা করা | সংলগ্ন(dB) | >30 | ||||||||||||
| অ-সংলগ্ন(dB) | >45 | |||||||||||||
| নির্দেশনা (ডিবি) | >50 | |||||||||||||
| রিটার্ন লস (ডিবি) | >45 | |||||||||||||
| ফাইবার দৈর্ঘ্য(মি) | 1.0M | |||||||||||||
| ফাইবার টাইপ | SMF{{0}}ই 2.0লুজ টিউব | |||||||||||||
| সংযোগকারী | এলসি/ইউপিসি | |||||||||||||
| অপারেটিং তাপমাত্রা (ডিগ্রী) | -20~+70 | |||||||||||||
| স্টোরেজ তাপমাত্রা (ডিগ্রী) | -40~+85 | |||||||||||||
| প্যাকেজের মাত্রা (মিমি) | 120*80*18 | |||||||||||||
