10G SFP+ ER

দুটি প্রধান ধরনের 10G অপটিক্যাল মডিউল রয়েছে, SFP+ অপটিক্যাল মডিউল এবং এর অনেক সুবিধা রয়েছে যেমন শক্তিশালী কর্মক্ষমতা এবং ডেটা সেন্টার নেটওয়ার্কে ব্যাপকভাবে ব্যবহৃত হয়েছে।

10G অপটিক্যাল মডিউল হল একটি অপটিক্যাল ফাইবার মডিউল যা 10Gbps এর ট্রান্সমিশন হারের জন্য ব্যবহৃত হয়। 10G অপটিক্যাল মডিউল উচ্চ ব্যান্ডউইথ এবং দীর্ঘ-দূরত্বের ডেটা ট্রান্সমিশন অর্জন করতে অপটিক্যাল ফাইবার মিডিয়ার মাধ্যমে ডেটা প্রেরণ করতে পারে। 10G অপটিক্যাল মডিউলগুলি সাধারণত নেটওয়ার্ক ডিভাইসের সাথে সংযোগ করার জন্য প্রমিত প্যাকেজিং এবং ইন্টারফেস ব্যবহার করে (যেমন সুইচ, রাউটার, সার্ভার ইত্যাদি)।

10G SFP+ 40KM অপটিক্যাল মডিউলটিকে শিল্পে 10G ERও বলা হয়। এটি একটি 1550nm ইএমএল লেজার এবং পিন ডিটেক্টর, একটি ডুপ্লেক্স এলসি ইন্টারফেস এবং সর্বাধিক 10.3G ট্রান্সমিশন রেট দিয়ে সজ্জিত। এটি SFP+ MSA এবং 10G ইথারনেট মান মেনে চলে এবং একক-মোড অপটিক্যাল ফাইবারের মাধ্যমে দীর্ঘ ট্রান্সমিশন দূরত্ব রয়েছে। 40 কিমি পর্যন্ত।

10G ER অপটিক্যাল মডিউলগুলি নেটওয়ার্ক সরঞ্জামগুলির দীর্ঘ-দূরত্বের আন্তঃসংযোগের জন্য ব্যবহৃত হয়। সাধারণ সংযোগ পদ্ধতি হল 10G সুইচে 40G ER অপটিক্যাল মডিউল ঢোকানো, এবং তারপর ডুপ্লেক্স LC একক-মোড OS2 জাম্পার সন্নিবেশ করানো। জাম্পারের অন্য প্রান্তটি প্যাচ প্যানেলের সাথে সংযুক্ত। ইন্টারনেটে, ডিস্ট্রিবিউশন ফ্রেমগুলি সাধারণত দীর্ঘ-দূরত্বের সংক্রমণ অর্জনের জন্য ভূগর্ভস্থ অপটিক্যাল তারের সাথে সংযুক্ত থাকে। সংযোগ চিত্রটি নীচে দেখানো হয়েছে।

আইটেম স্পটলাইট



ডুপ্লেক্স এলসি সংযোগকারী সহ SFP+ MSA প্যাকেজ

ক্লাস 1 লেজার নিরাপত্তা প্রত্যয়িত

একক পাওয়ার সাপ্লাই 3.3V

হট প্লাগেবল

ঠান্ডা ইএমএল লেজার

অপারেটিং তাপমাত্রা: - (বাণিজ্যিক) 0 থেকে 70 ডিগ্রি



বর্ণনা



টাইপ	10G SFP+ ER	অপারেটিং তাপমাত্রা	0 ডিগ্রি থেকে ৭০ ডিগ্রি
ফর্ম ফ্যাক্টর	SFP+	ফাইবার টাইপ	একক অবস্থা
TX পাওয়ার	-1~+4dBm	সংযোগকারী	ডুপ্লেক্স এলসি
সর্বোচ্চ তারের দূরত্ব	40 কিমি	রিসিভার সংবেদনশীলতা	＜-16dBm
তরঙ্গদৈর্ঘ্য	1550nm	ওয়ারেন্টি	3 বছর



বিস্তারিত বিশ্লেষণ



1. ডাস্ট ক্যাপ: ফাইবার অপটিক সংযোগকারী, ফাইবার অপটিক অ্যাডাপ্টার, অপটিক্যাল মডিউলের অপটিক্যাল ইন্টারফেস এবং অন্যান্য সরঞ্জামের পোর্টগুলিকে বাহ্যিক পরিবেশ দূষণ এবং বাহ্যিক ক্ষতি থেকে রক্ষা করে।
2.Skirt: অপটিক্যাল মডিউল এবং ডিভাইসের অপটিক্যাল ইন্টারফেসের মধ্যে একটি ভাল ওভারল্যাপ নিশ্চিত করতে ব্যবহৃত হয় এবং শুধুমাত্র SFP এনক্যাপসুলেটেড অপটিক্যাল মডিউলে বিদ্যমান।
3. লেবেল: অপটিক্যাল মডিউলের মূল প্যারামিটার এবং প্রস্তুতকারকের তথ্য ইত্যাদি সনাক্ত করতে ব্যবহৃত হয়।
4. সংযোগকারী: অপটিক্যাল মডিউল এবং একক বোর্ডের মধ্যে সংযোগ স্থাপন, সংকেত প্রেরণ, অপটিক্যাল মডিউলগুলিতে শক্তি সরবরাহ ইত্যাদির জন্য ব্যবহৃত হয়।
5. শেল: অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করুন, প্রধানত 1*9 শেল এবং SFP শেল দুটি ধরণের।
6. রিসিভিং ইন্টারফেস (Rx): ফাইবার অপটিক রিসিভিং ইন্টারফেস।
7. ট্রান্সমিট ইন্টারফেস (Tx): ফাইবার অপটিক পাঠানোর ইন্টারফেস।
8. হ্যান্ডেল ক্লিপ: অপটিক্যাল মডিউল টানা এবং ঢোকানোর জন্য ব্যবহৃত হয়, এবং বিভিন্ন ব্যান্ডের সুবিধা সনাক্ত করার জন্য পুল হ্যান্ডেল ফিতেটির রঙের সাথে মিলিত হয় না।

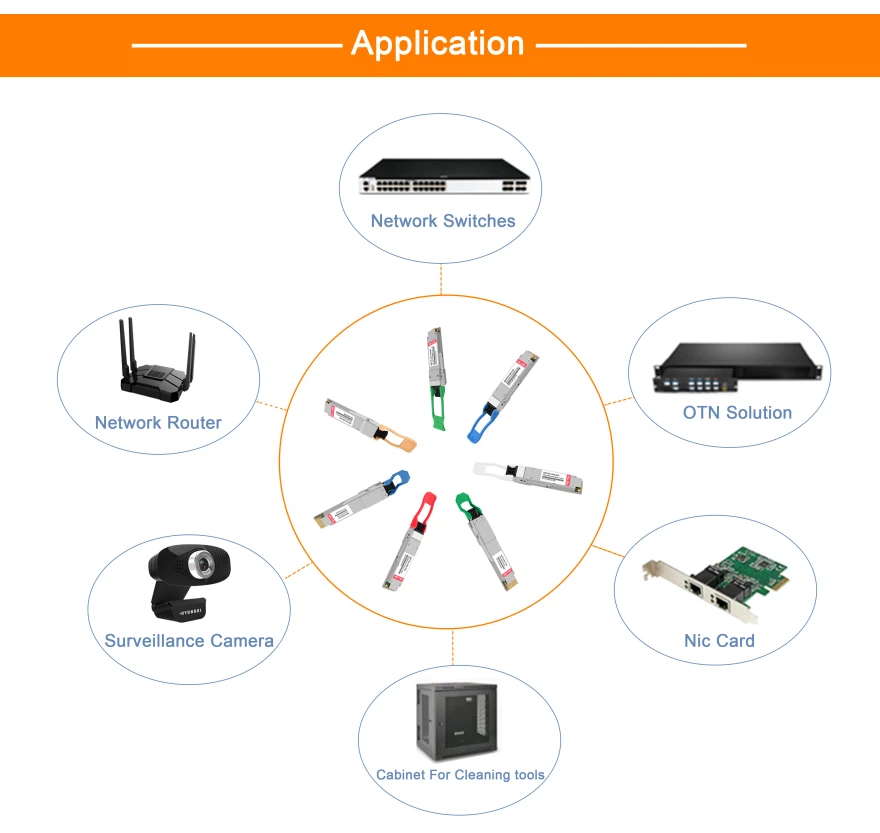

বহুল ব্যবহৃত
