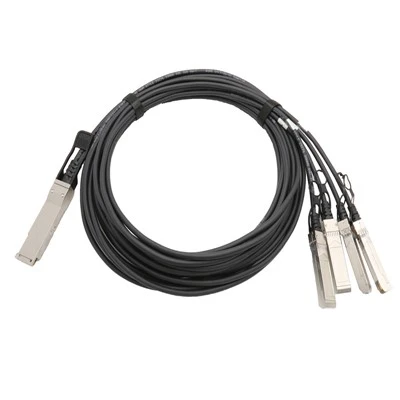

100G QSFP28 থেকে 4x25G SFP28 DAC কেবল

100G QSFP28 একটি 4X25G বা 4X28G কাঠামোর উপর ভিত্তি করে তৈরি করা হয়েছে, যা পরবর্তী প্রজন্মের 100G সুইচ, সার্ভার, রাউটার এবং অন্যান্য পণ্য অ্যাপ্লিকেশনের চাহিদা পূরণ করে। QSFP28 তারের সমাবেশ ক্রসস্টালক এবং সন্নিবেশ ক্ষয় কমাতে একটি অপ্টিমাইজড ডিজাইন ব্যবহার করে, চমৎকার সংকেত অখণ্ডতা রয়েছে এবং পরবর্তী প্রজন্মের 100G ইথারনেট এবং InfiniBand EDR মানগুলির সাথে সম্পূর্ণরূপে মেনে চলে৷
অ্যাপ্লিকেশন:
10G/25G/40G/100g ইথারনেট
Infiniband SDR, DDR, QDR, FDR, EDR
সুইচ, রাউটার, ডেটা সেন্টার, ক্লাউড সার্ভার

অনুসন্ধান পাঠান

পণ্য পরিচিতি

100Gbps QSFP28 থেকে 4x 25G SFP28 প্যাসিভ হাই স্পিড কেবল

SFP28 SFP+ সমতুল্য ফর্ম ফ্যাক্টরের উপর ভিত্তি করে, 25G ইথারনেট মানকে সমর্থন করে, 25Gb/s ত্রুটি-মুক্ত ট্রান্সমিশন প্রদান করতে পারে এবং উচ্চ-ঘনত্ব 25G ইথারনেট সুইচ এবং নেটওয়ার্ক ইন্টারফেসে ব্যবহৃত হয়। 100G QSFP28 থেকে 4x25G SFP28 দুটি ইন্টারফেস ডিভাইস ইন্টারকানেকশন সমর্থন করে, একক চ্যানেল ট্রান্সমিশন রেট 25Gbps।

বৈশিষ্ট্য

1. উন্নত EMI / EMC কর্মক্ষমতা

2. IEEE 802.3bj Infiniband EDR স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ

3. SFF-8636, SFF-8402 পূরণ করে

4. EEPROM মাধ্যমে সিরিয়াল আইডি ফাংশন সমর্থন

5. 30AWG থেকে 26AWG ক্যাবল উপলব্ধ

৬. RoHS

product-1076-490

সংকেত অখণ্ডতা :

(আইটেম)		(প্রয়োজন)	(পরিক্ষামুলক অবস্থা)
	তারের	105+5/-10Ω
	প্রতিবন্ধকতা
(পার্থক্য	প্যাডেল কার্ড	100±10Ω	উঠার সময় 25ps
এনটিয়াল	প্রতিবন্ধকতা		(20 % - 80 %).
ইম্পিডান	তারের
CE)	সমাপ্তি	100±15Ω
	প্রতিবন্ধকতা
		ফেরত_ক্ষতি(f) এর চেয়ে বড় বা সমান16.5-2√f 0.05অপেক্ষাকৃত ছোট বা সমানf﹤4.1 10৷{1}}লগ৷10(f/ 5.5) 4.1অপেক্ষাকৃত ছোট বা সমানfঅপেক্ষাকৃত ছোট বা সমান19 কোথায় f হল GHz এর ফ্রিকোয়েন্সি রিটার্ন লস(f) হল ফ্রিকোয়েন্সি f এ রিটার্ন লস
[পার্থক্য (ইনপুট/আউটপুট) রিটার্ন			10MHz কম বা সমান f এর থেকে কম বা 19GHz এর সমান
ক্ষতি SDD11/SDD22]
[সাধারণ-মোডের পার্থক্য (ইনপুট/আউটপুট) রিটার্ন লস SCD11/SCD22]		ফেরত_ক্ষতি(f) এর চেয়ে বড় বা সমান22-(20/25.78)f 0.01অপেক্ষাকৃত ছোট বা সমানf﹤12.89 15-(6/25.78)f 12.89অপেক্ষাকৃত ছোট বা সমানfঅপেক্ষাকৃত ছোট বা সমান19 কোথায় f হল GHz এর ফ্রিকোয়েন্সি রিটার্ন_লস(f) হল ফ্রিকোয়েন্সি f এ কমন-মোড রিটার্ন লসের পার্থক্য	10MHz কম বা সমান f এর থেকে কম বা 19GHz এর সমান

[কমন-মোড থেকে কমন-মোডে (ইনপুট/আউটপুট) রিটার্ন ক্ষতি SCC11/SCC22]	ফেরত_ক্ষতি(f)2dB এর থেকে বড় বা সমান 0.2অপেক্ষাকৃত ছোট বা সমানfঅপেক্ষাকৃত ছোট বা সমান19 কোথায় f হল GHz এর ফ্রিকোয়েন্সি রিটার্ন_লস(f) হল কমন-মোড থেকে কমন-মোড রিটার্ন লস ফ্রিকোয়েন্সিতে f							10MHz কম বা সমান f এর থেকে কম বা 19GHz এর সমান
[ডিফারেনশিয়াল ইনসার্টেশন লস (এস_{ডিডি২১}সর্বোচ্চ।)]	(ডিফারেনশিয়াল ইনসার্টশনলস ম্যাক্স। TPa থেকে TPb বাদ দিয়ে পরীক্ষাধীন সূচি )							10MHz কম বা সমান f এর থেকে কম বা 19GHz এর সমান
	F AWG	1.25GHz	২.৫ গিগাহার্জ	৫৷{1}GHz৷	7৷{1}GHz	10Ghz	12.89 গিগাহার্টজ
	30(1m) সর্বোচ্চ	4.5 ডিবি	5.4 ডিবি	6.3 ডিবি	7.5 ডিবি	8.5 ডিবি	10.5 ডিবি
	30/28( 3 মি) মা x।	7.5 ডিবি	9.5 ডিবি	12.2 ডিবি	14.8dB	18৷{1}}dB	21.5 ডিবি
	26(3m) সর্বোচ্চ	5.7 ডিবি	7.2 ডিবি	9.9 ডিবি	11.9 ডিবি	14.1 ডিবি	16.5 ডিবি
	26/25( 5 মি) মা x।	7.8 ডিবি	10.0dB	13.5 ডিবি	16৷{1}}dB	19৷{1}}dB	22৷{1}}dB

সাধারণ-মোড রূপান্তর লস-ডিফারেনশিয়াল সন্নিবেশের পার্থক্য ক্ষতি (এস_{সিডি 21}-S_{ডিডি২১})	10 0.01অপেক্ষাকৃত ছোট বা সমানf﹤12.89 রূপান্তর _ক্ষতি (f) – IL(f) এর চেয়ে বড় বা সমান27-(29/22)f 12.89 অপেক্ষাকৃত ছোট বা সমানf ﹤ কোথায় f হল GHz রূপান্তরের ফ্রিকোয়েন্সি_লস(f) হল সাধারণ-মোড রূপান্তর ক্ষতির সাথে তারের সমাবেশের পার্থক্য IL(f) হল তারের সমাবেশ সন্নিবেশ ক্ষতি							10MHz কম বা সমান f এর থেকে কম বা 19GHz এর সমান
[MDNEXT(একাধিক ডিস্টার্ব কাছাকাছি ক্রসস্টক)]	Greater than or equal to 26dB @12.89GHz							10MHz কম বা সমান f এর থেকে কম বা 19GHz এর সমান

অন্যান্য বৈদ্যুতিক কর্মক্ষমতা:

(আইটেম)	(প্রয়োজন)	(পরীক্ষার শর্ত)
[নিম্ন স্তরের যোগাযোগ প্রতিরোধ]	সর্বোচ্চ 70মিলিওহমস প্রাথমিক থেকে।	EIA-364-23: সর্বোচ্চ 20mV ভোল্টেজ প্রয়োগ করুন এবং 100 mA এর একটি বর্তমান।
অন্তরণ প্রতিরোধের	10 Mohm (মিনিট)	EIA364-21:AC 300V 1 মিনিট
[অস্তরক প্রতিরোধী ভোল্টেজ]	কোন ব্যাঘাতমূলক স্রাব.	EIA-364-20:সংলগ্ন টার্মিনাল এবং সন্নিহিত টার্মিনালগুলির মধ্যে 1 মিনিটের জন্য 300 VDC ভোল্টেজ প্রয়োগ করুন এবং স্থল

পরিবেশ কর্মক্ষমতা

(আইটেম)	(প্রয়োজন)	(পরীক্ষার শর্ত)
[অপারেটিং টেম্প। পরিসীমা]	-20 ডিগ্রি থেকে +75 ডিগ্রি	তারের অপারেটিং তাপমাত্রা পরিসীমা.
স্টোরেজ টেম্প। পরিসর (প্যাক করা অবস্থায়)]	-40 ডিগ্রি থেকে +80 ডিগ্রি	প্যাক করা অবস্থায় ক্যাবল স্টোরেজ তাপমাত্রা পরিসীমা।
[থার্মাল সাইক্লিং অ-চালিত]	শারীরিক ক্ষতির কোনো প্রমাণ নেই	EIA-364-32D, পদ্ধতি A, -25 থেকে 90C, 100 চক্র, 15 মিনিট। বাস করে
[লবণ স্প্রে করা]	48 ঘন্টা খোসা পরে লবণ স্প্রে ক্ষয়কারী এলাকা 5% এর কম।	EIA-364-26
মিশ্র প্রবাহিত গ্যাস	প্রতি 3.1 এর পর বৈদ্যুতিক পরীক্ষা পাস করুন জোর দেওয়া (শুধুমাত্র সংযোগকারীর জন্য)	EIA-364-35 ক্লাস II, 14 দিন।
টেম্প জীবন	শারীরিক ক্ষতির কোনো প্রমাণ নেই	EIA-364-17C w/ RH, স্যাঁতসেঁতে তাপ 90 ডিগ্রিতে 500 ঘন্টার জন্য 85% RH তারপর পরিবেষ্টনে ফিরে যান
কেবল কোল্ড বেন্ড	4H, শারীরিক ক্ষতির কোন প্রমাণ নেই	শর্ত: -20 ডিগ্রী ±2 ডিগ্রী, ম্যান্ড্রেল ব্যাস তারের ব্যাসের 6 গুণ।

যান্ত্রিক এবং শারীরিক বৈশিষ্ট্যাবলী

(আইটেম)

(প্রয়োজন)

(পরীক্ষার শর্ত)

কম্পন

চাপ দেওয়ার পরে প্রতি 3.1 প্রতি বৈদ্যুতিক পরীক্ষা পাস করুন।

EIA-364-28E প্রতি ক্ল্যাম্প এবং ভাইব্রেট,

TC-VII, পরীক্ষার শর্তপত্র – D, X, Y & Z অক্ষে 15 মিনিট।

টুইস্ট

শারীরিক ক্ষতির কোনো প্রমাণ নেই

তারের জ্যাকেটে 0.5 কেজি লোড প্রয়োগ করে প্রতি মিনিটে 30 চক্রে 100 চক্রের জন্য 180 ডিগ্রি (নামিক অবস্থান থেকে ±90 ডিগ্রি) টুইস্ট তার।

বাতা অবস্থান: 300 মিমি

তারের ফ্লেক্স

শারীরিক ক্ষতির কোনো প্রমাণ নেই

ফ্লেক্স ক্যাবল 180 ডিগ্রী 20 সাইকেলের জন্য (নামমাত্র অবস্থান থেকে ±90 ডিগ্রী) 12 সাইকেল প্রতি মিনিটে তারের জ্যাকেটে 1.0 কেজি লোড প্রয়োগ করা হয়। বুট এলাকায় ফ্লেক্স প্রতিটি 90º

উল্লম্ব থেকে দিক। প্রতি EIA-364-41C

খাঁচায় তারের প্লাগ ধরে রাখা

90N মিনিট

শারীরিক ক্ষতির কোনো প্রমাণ নেই

খাঁচা কোন ক্ষতি ছাড়া অক্ষীয় প্রয়োগ করা বল. প্রতি SFF 8661 Rev 2.1

তারের জ্যাকেটটি তারের প্লাগের প্রায় 1 ফুট পিছনে টানুন। 90N এর নিচে তারের প্লাগের কোন কার্যকরী ক্ষতি নেই।

প্রতি SFF{{0}} Rev 5.0

প্লাগ মধ্যে তারের ধারণ

90N মিনিট

শারীরিক ক্ষতির কোনো প্রমাণ নেই

তারের প্লাগ উল্লম্বভাবে ঝুলন্ত বাল্ক তারের সাথে ফিক্সচার করা হয়। একটি 90N অক্ষীয় লোড প্রয়োগ করা হয় (ধীরে ধীরে) তারের জ্যাকেট এবং

1 মিনিটের জন্য রাখা। প্রতি EIA-364-38বি
